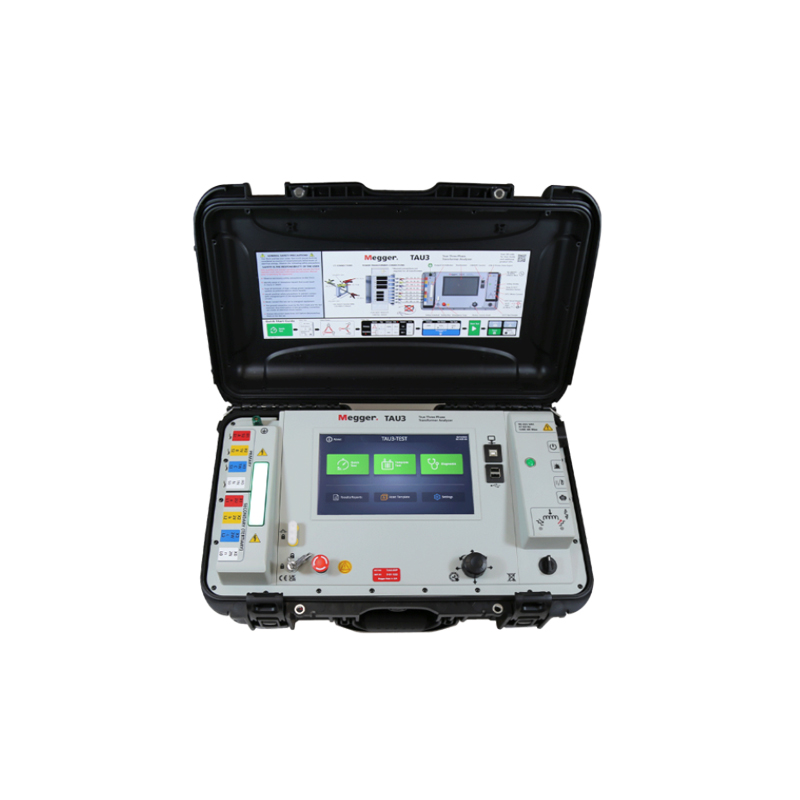

美国MEGGER TAU3三相变压器绕组分析仪，用全新的 TAU3 三相变压器绕组分析仪，轻松完成变压器机电测试。只需一次接线，即可进行极性验证、变比测试、绕组电阻测试和消磁测试。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们!



美国MEGGER TAU3三相变压器绕组分析仪产品描述
使用全新的 TAU3 三相变压器绕组分析仪，轻松完成变压器机电测试。只需一次接线，即可进行极性验证、变比测试、绕组电阻测试和消磁测试。通过彩色编码导线和可伸缩夹具，以及与变压器铭牌匹配的屏幕矢量图进行引导，简单易懂的设置确保一次*能得到正确结果 —— 只需点击开始！

交直流输出相结合，为当今紧张的工作安排带来诸多好处：
无需更换导线，测试更快、更安全，有更多时间用于测试工作
每次测试（包括绕组电阻测试）前自动进行矢量确认，确保选择了正确的变压器矢量

TAU3三相变压器绕组分析仪标准功能
支持 Microsoft Excel 导出
支持 PowerDB 导入和导出
10.1 英寸高亮度触摸屏
矢量查找、极性识别与验证
变比测试（TTR），交流电压高达 62.5V，精度 ±0.10%
励磁电流测试
绕组电阻测试，直流电流高达 10A，电阻精度 ±0.2%
三相切换电源和测量，用于：
变比测试：电压高达 62.5V，精度 ±0.10%
绕组电阻测试：电流高达 10A，精度 ±0.2%
自适应消磁
独te的变压器矢量验证
在 - 20°C 至 50°C 范围内保证精度
一次接线完成所有测试，节省时间并保护操作人员
独立双绕组磁化
自适应消磁
磁平衡测试
有载分接开关（OLTC）先合后分连续性测试
带断路器保护的 OLTC 控制
一键式 OLTC 交直流测试
内置可伸缩手柄和轮子
紧急停止按钮
钥匙锁
安全联锁装置
附加功能
动态电阻测量 *
绕组电阻干燥测试 *
绕组电阻热运行测试 *
USB 打印机
安全*示灯
OLTC 电机电流监控 *
OLTC 振动监控 *
外部温度探头 *

TAU3 通常能检测出的问题
连接松动
匝间短路
导线断裂
绕组变形
分接开关接触问题
铁芯问题

TAU3 设有诊断模式，操作人员可以聚焦于有问题的相，并通过独te的测试来*定位和确认设备中存在问题的位置。



详细描述
TAU3 设计用于测试所有电力变压器、仪表变压器（CT 和 PT/VT）以及配电变压器。只需用户*少的输入，TAU3 采用专li申请中的升压励磁技术，提供所需的交直流电压和电流，以获得准确的结果。
一次爬梯和一次接线，减少在变压器顶部花费的时间。连接到变压器后，钥匙锁、安全联锁装置和紧急停止按钮确保测试安全地开始和停止。
防震电子设备安装在一个紧凑、带轮子且防水的外壳中，比其他多功能机电测试解决方案轻 / 小多达 50%。

矢量查找 / 极性识别
矢量查找功能通过在每次测试前进行矢量组发现和验证，确保变压器测试结果的可靠性。像曲折形这样的绕组可能会被误判为三角形绕组，因此操作人员需要验证要测量的目标绕组。如果不这样做，当系统电压给变压器通电时，可能会导致灾难性后果。
变比测试（TTR）
当 TAU3 检测到某一相存在问题时，诊断模式可以*定位传统变比仪器无法检测到的问题。
励磁电流
励磁电流测试包含在变比测试中，对于定位诸如磁芯平衡缺陷、磁芯结构问题、绕组移位、匝间绝缘故障或分接开关问题等非常有用。
相角偏差
相角偏差（不要与相移混淆）是高压侧与低压侧绕组同相矢量之间的相位关系。相角偏差表示铁芯和绕组的质量，正常情况下应显示非常低的值（<0.1°）。短路或部分短路的线匝和 / 或劣化或损坏的铁芯可能导致相角偏差值发生显著变化。
磁平衡
磁平衡用于评估绕组的健康状况、铁芯组件状况以及变压器内部的磁通分布。TAU3 能够安全高效地进行这项测试，它是衡量变压器与铭牌规格在电气方面平衡程度的指标。
绕组电阻
借助 TAU3 的三相双绕组直流输出，可以高效地测试绕组电阻。100V 直流开路电压能快速使变压器铁芯饱和，H 和 X 通道的独立电流源为每个被测绕组提供稳定准确的测量。无需更换导线即可在各相之间切换 —— 选择自动保存，TAU3 会完成所有工作。如果某一相超出限制，用户界面会突出显示有问题的相，并指导用户完成结果验证过程。
自动自适应消磁
自适应消磁可去除绕组电阻测试完成后残留的剩磁。TAU3 在每次绕组电阻测试后自动进行消磁，避免保护设备发生 costly 的误跳闸。
OLTC 先合后分连续性
在对多个 OLTC 抽头进行绕组电阻测试时，先合后分测试会自动验证分接开关连接的连续性。这种一级诊断模式对于确定何时适合进行动态电阻测量以进一步调查非常有用。
一键式 OLTC
使用一键式 OLTC 节省测试时间。用随附的电缆连接到变压器 OLTC，一键即可完成整个 OLTC 的测试。一键式 OLTC 适用于交直流测试，提供*高的测试效率。

软件、结果保存和打印
TAU3 直观的 10.1 英寸用户界面减少了培训时间。大型、易懂的按钮指导操作，屏幕上的矢量图确保变压器铭牌与测试设置相匹配。导出时，结果按文件名分组，生成易于阅读、发送电子邮件或导入到 PowerDB 中的 XLSX/PDF 报告。必要时，可选的 USB 打印机可以按需打印结果。

当您将 TAU3 连接到电脑时，不仅可以控制该设备，还会出现一个 USB 驱动器。用户手册、数据表和 TAU3 电脑应用程序安装程序都可以在这个驱动器上找到，因此您随时都能获取必要的文档和应用程序。
PowerDB 控制 *
如果您想提升报告水平，可以使用 PowerDB 来配置和执行测试。通过 PowerDB，您可以从所有 Megger 仪器生成一致的测试报告。
自定义应用程序控制
通过自定义应用程序控制，任何程序都可以通过 API 控制 TAU3。非常适合希望充分发挥其测试程序潜力的组织！访问 API 需要签订保密协议。
动态电阻测量（DRM）*
动态电阻测量是有载分接开关的一种*诊断测试。通过单个电阻值以及振动和电机电流曲线，*定位有载分接开关中的问题。
热运行 —— 内部温度 *
绕组电阻冷却测试是一种*诊断工具，用于确定绕组在从满功率状态移除后立即的*高温度。
干燥 —— 内部温度 *
变压器在投入运行前可能需要进行干燥处理。这种干燥过程要求内部温度在设定的时间内保持稳定。提供参考温度和电阻，TAU3 会报告绕组的温度。

通用导线组
三相通用导线组简化了与任何变压器的连接。耐用的开尔文夹可延伸至 3 英寸，用于连接任何尺寸的套管。导线跨度从 5 米（15 英尺）到 30 米（100 英尺）不等，确保对所有形状和尺寸的变压器都能进行安全连接和测试。一次爬梯连接所有导线，大大降低了坠落受伤的风险并缩短了测试时间。现有客户能够将 legacy 导线组与 TAU3 一起使用。详见右侧表格。

开尔文夹还可接受安全香蕉插头，简化了与 CT 端子排的连接。夹具上清晰显示的电击和电位标记，告知操作人员如何安全可靠地进行连接。

可与 TAU3-BASIC 和 TAU3-ADV 一起使用的 H 导线部件号
可与任何 TAU3 型号一起使用的 X 导线部件号
2008-001-XXX
2008-002-XXX
2008-004-XXX 2008-003-XXX
2008-005-XXX
2008-006-XXX
2008-007-XXX
2008-008-XXX
XXX 表示长度
彩色编码导线，便于快速设置和验证
护套 连接器 夹具
16A 导线 TAU3 BASIC、TAU3 ADV、TAU3 PRO、TAU3 EXP
TAS POTL
TASXISG TUS AVA



TAU3三相变压器绕组分析仪规格参数

在 - 20°C 至 + 50°C 范围内有效

输入电源

100-240V 交流，47-63Hz，1200W
±10% 电源电压波动，过电压类别 II

输出功率







法规要求

安全

IEC 61010-1:2010 + AMD1:2016

电磁干扰 / 电磁兼容

IEC 61326-1:2012

环保要求

RoHS2 EN50581

振动 / 冲击

MIL-STD-810G

防护等级

IP67（在运输箱中）

变压器测试标准





机箱

带有内置轮子和手柄的坚固机箱
用于导线和配件的背包式导线袋

内部 / 外部数据存储

内部可存储多达 10,000 组三相测试结果
可通过 USB 2.0 驱动器传输

通信 / 控制软件

用于电脑控制的 USB 接口，带有自定义图形用户界面

触摸屏（可选）

25.6 厘米 / 10.1 英寸
1024×600 分辨率
1000 尼特

打印机（可选）

51 毫米（2 英寸）热敏打印机
打印图形用户界面上显示的所有测量数据

环境条件

工作温度

-20°C 至 50°C（-4°F 至 122°F）

存储温度

-30°C 至 70°C（-22°F 至 158°F）

相对湿度

0-90%，无冷凝

使用场所

室内和室外干燥位置

海拔高度

*高 2000 米

污染等级 2

变比测试（TTR）

变比测量方法

单相升压、单相降压

变比范围和精度

降压励磁
25-48V
±0.10% 0.8–1000
±0.20% 1001–2000
±0.60% 2001–15000
±1% 15001–50000
1-24V
±0.10% 0.8–1000
±0.20% 1001–2000
±0.60% 2001–15000

励磁电流分辨率







指定精度仅用于外部验证，不影响交流测试（变比、磁平衡、SCI、FRSL 或损耗）的精度
本文信息如有更改，恕不另行通知

绕组电阻（WR）

电阻测量方法

单相星形、三角形、曲折形
双绕组励磁

直流开路电压

高达 50V

直流测量电压

高达 50V

电阻精度

±0.2% 读数，±1µΩ

电阻分辨率

5 位数字

直流电压精度

典型：±0.05% 读数，±0.1mV；保证：±0.5% 读数，±0.1mV

直流电流精度

典型：±0.05% 读数，±0.1mA；保证：±0.5% 读数，±0.1mA



指定精度仅用于外部验证，不影响直流测试（绕组电阻）的精度。

电流和电阻范围（使用 9 米（30 英尺）导线时的典型值）









动态电阻测量方法 *

动态电压、动态电流、动态电阻

动态电阻速度 *

20kHz

电机电流测量（可选）

9V 电池供电









温度探头测量（可选）
