基础仪器

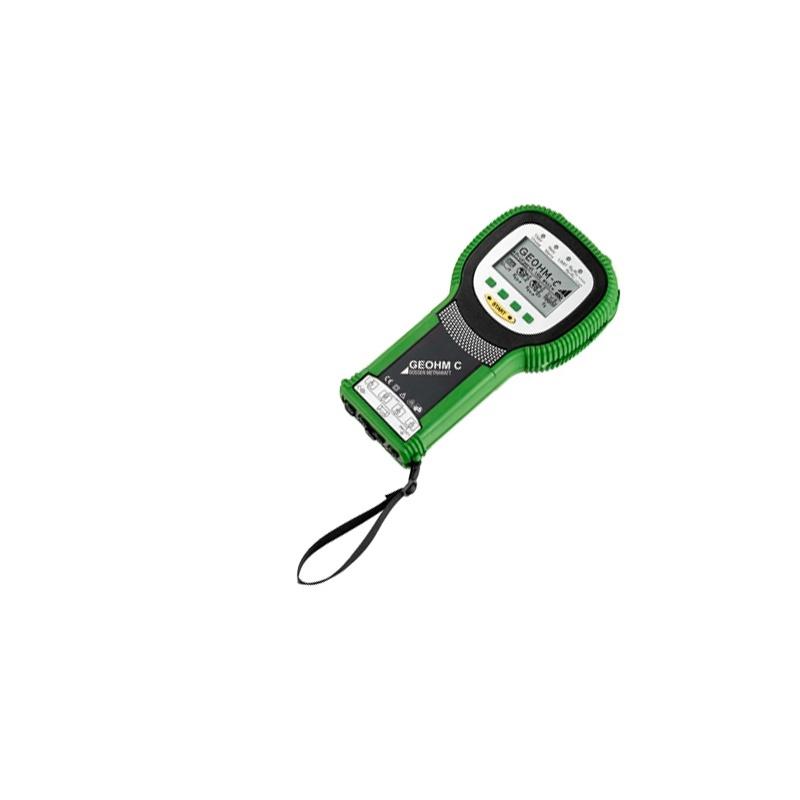

数字接地测试仪

GEOHM C

M590A

配件

硬壳箱（含 1 个 C 系列测试仪及配件存放格）

HC30-C

Z541C

硬壳箱（含 2 个 C 系列测试仪及配件存放格）

HC40

Z541D

低电阻和接地电阻测量用电缆卷轴，25 m

TR25II

Z503X

低电阻和接地电阻测量用电缆卷轴，50 m

TR50II

Z503Y

接地电阻测量用接地钻，420 mm

SP500

Z503Z

接地电阻测量基础配件套装（含耐用户外便携包、2 个 420 mm 长接地针、1 卷带手带的 40 m 蓝色测量电缆（1 kV CAT III）、1 卷带手带的 20 m 红色测量电缆（1 kV CAT III）、1 根 2 m 黑色测量电缆（1 kV CAT IV）、1 根 2 m 绿色测量电缆（1 kV CAT IV）、1 根 30 cm 红色测量电缆（1 kV CAT IV）、1 根 30 cm 蓝色测量电缆（1 kV CAT IV）、1 个带 4 mm 插座的黑色测试夹、1 个带 4 mm 插座的绿色测试夹）

E-SET BASIC

Z593A

接地测量zhaunye配件套装（含 1 个便携包、4 个 500 mm 接地针、1 卷带手带的 40 m 蓝色测量电缆、1 卷带手带的 20 m 红色测量电缆、1 根 5 m 黑色测量电缆、1 根 5 m 绿色测量电缆、1 个带 4 mm 插座的黑色测试夹、1 个带 4 mm 插座的绿色测试夹、1 把锤子、1 个卷尺、1 块抹布、1 个带笔的记事本）

E-SET PROFESSIONAL

Z592Z

接地测量箱（含仿皮箱、1 个 25 m 测量电缆卷轴、2 个 50 m 测量电缆卷轴、3 根 0.5 m 测量电缆、1 根 2 m 测量电缆、1 个测试夹、4 个 350 mm 长接地钻、1 块抹布、2 个带表格的记事本）

E-Set 5

Z590B

参考条件

电池电压 5.5V±1%；环境温度 + 23°C±2K；相对湿度 40–60%

额定使用范围

温度范围 0°C–+40°C；电池电压 4.5–6.5V；电源频率 50Hz±0.2Hz；电源电压波形为正弦波（有效值与整流值偏差＜1%）

额定使用条件

串联模式；干扰电压＜3V 交直流；电极电阻＜(Rₑ+Rₐ+Rₚ) 的 5%，探头电阻＜70kΩ，辅助接地电极电阻＜50kΩ，接地和辅助接地电极电阻≤50kΩ

环境条件

工作温度–10...+50°C；存储温度–20...+60°C（无电池）；相对湿度 75% 且不允许结露；海拔高度 2000m

电源供应

采用 4 节 1.5V C 型碱性锰电池，电池电压 4.6–6.5V；支持镍镉 / 镍氢可充电电池，配套充电器为 NA102（需单独选购），充电电压 9V，充电时间约 9 小时；电池使用寿命受使用方式影响，可充电电池因容量限制测量次数较少

电气安全

安全等级为 II 类（符合 DIN EN 61140/VDE 0140-1）；250V 工作电压对应 2.3kV 测试电压；测量类别 250V CAT II；污染等级适配熔断器 2 F0.1H250V；距离 10cm，推荐距离＜4cm

机械设计

配备 128×64 像素背光点阵显示屏；尺寸 275mm×140mm×65mm；含电池约 1.2kg；外壳防护等级 IP54（符合 EN 60529），带微孔 ePTFE 压力补偿膜片（抗老化，直径 8mm，位于电池仓盖）
