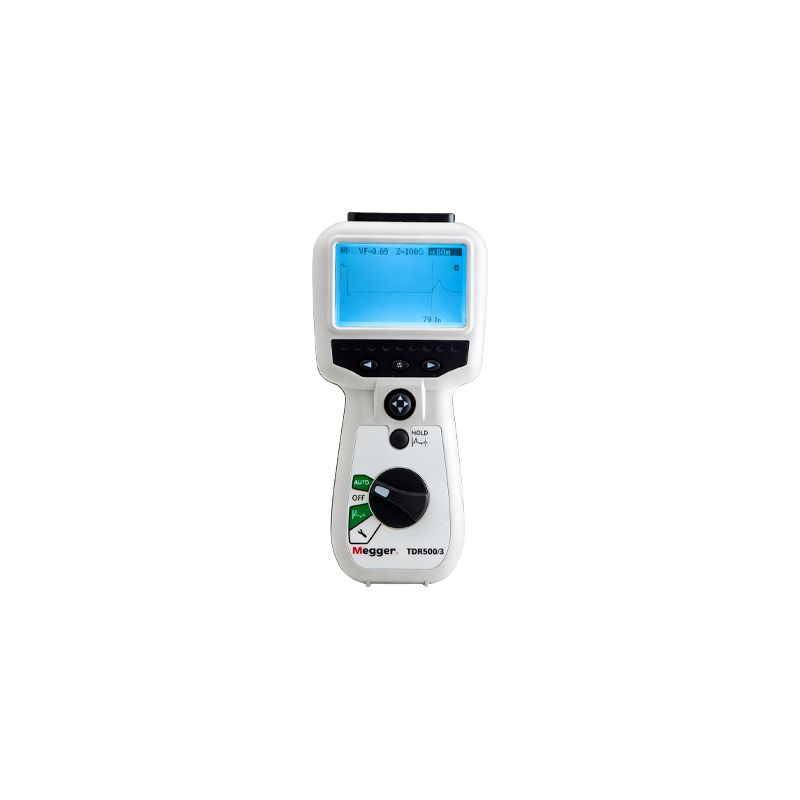

美国MeggerTDR500/3手持式时域反射仪
详细信息| 询价留言品牌：美国Megger 型号：TDR500/3 加工定制：否 适用范围：- 工作波长：- 动态范围：- dB 时间盲区：- 测试量程：- 测距准确度：- 外形尺寸：230*115*48 mm 分辨率：量程的 1% 电池续航：*长可达 14 小时（典型值） 波速系数：可调节范围为 0.2 至 0.99，调节步长为 0.01 工作温度/湿度：-15°C 至 + 50°C 电池续航：*长可达 14 小时（典型值） 美国MEGGER TDR500/3手持式时域反射仪，TDR500/3是手持式、紧凑型时域反射计，用于定位金属电缆上的故障。现在热卖中，如需购买，可通过爱仪器仪表客服热线联系我们！
TDR500/3手持式时域反射仪简介：
TDR500/3 是一款手持式紧凑型时域反射仪，用于定位金属电缆的故障。其*小分辨率为 0.1 米，*大量程可达 5 千米，具体量程取决于所选的波速系数和电缆类型。
该设备提供四种输出阻抗（25、50、75 和 100 欧姆），且波速系数可在 0.2 至 0.99 之间调节，能够满足各类电缆测试需求。
TDR500/3 设有简洁的选择选项，搭配四向控制开关，为用户提供直观的操作体验。
TDR500/3手持式时域反射计功能与优势
自动（AUTO）选择功能：可根据所需量程自动选择*有效的参数，助力快速分析时域反射仪的波形轨迹。
光标控制：操作人员可通过清晰的光标，即时测量故障点距离。
波形保持（Trace HOLD）功能：能将波形轨迹保持在屏幕上，这是大多数其他手持式时域反射仪所不具备的功能。
高分辨率显示：超高分辨率结合白光背光和灰度色调，让图形显示屏呈现出清晰生动的效果，帮助用户识别波形轨迹上的关键事件。
TDR500/3手持式时域反射计核心功能清单
操作简便
自动设置，可即时使用
超快速脉冲，用于近端故障识别
波形保持功能
IP54 防护等级，适应实际工作环境
适用于所有金属电缆对
背光图形单色液晶显示屏（256×128 像素）
显示屏对比度可调节
分辨率可达 0.1 米
适用于电信 TNV-3 电路或 150V CAT IV 电力电路
无需电源阻断滤波器
IP54 环境防护等级
2 纳秒脉冲，用于近端故障定位
自动（AUTO）选项，为每个量程选择增益和脉冲
距离显示单位可切换（米或英尺）
使用 5 节 AA（LR6）原电池供电
TDR500/3手持式时域反射计订购信息产品描述 订购代码 时域反射仪（主机） 1002-227 标配附件 - 硬质便携箱 5410-420 微型夹测试线组（1 对） 6231-652 带支架的橡胶保护套 6231-802 用户指南光盘 2002-178 可选附件 - 分芯式带熔丝测试线组（1 对） 1002-015 测试便携袋 2001-322 可伸缩护套带熔丝测试线组（1 对） 1006-511 TDR500/3手持式时域反射计规格
说明 具体参数 备注 除非另有说明，本规格在环境温度为 20°C 时适用 量程 10 米、25 米、100 米、250 米、1000 米、2500 米、5000 米（对应英制：30 英尺、75 英尺、300 英尺、750 英尺、3000 英尺、7500 英尺、15000 英尺） 精度 在波速系数（VF）为 0.67 时，精度为量程的 ±1%±1 个像素 - 注：测量精度仅针对显示的光标位置，且基于波速系数设置正确的前提 分辨率 量程的 1% 输入保护 使用可选的带熔丝测试线组时，本仪器符合 IEC61010-1 标准，可连接至电压高达 150V CAT IV 的带电系统 输出脉冲 开路状态下峰峰值为 5 伏；脉冲宽度由量程和电缆类型决定 增益 每个量程对应固定增益，在手动操作模式下有 3 个用户可选档位 波速系数 可调节范围为 0.2 至 0.99，调节步长为 0.01 发射零点（TX null） 自动调节 背光 按下按键后开启，无按键操作时保持 1 分钟 电池 5 节 LR6（AA）型电池，可使用锰碱性电池或镍氢电池 电池续航 *长可达 14 小时（典型值） IP 防护等级 仪器设计适用于室内和室外使用，防护等级为 IP54 尺寸 230 毫米 ×115 毫米 ×48 毫米（长 × 宽 × 厚） 重量 0.6 千克 外壳 丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）材质 连接器 两个 4 毫米安全接线端子 测试线 （TDR500/3 专用，端子间距 19 毫米）：1 对，长度 2 米，一端为 2 个 4 毫米带护罩连接器，另一端为微型鳄鱼夹 显示屏 256×128 像素图形液晶显示屏 环境要求
环境类别 具体参数 工作温度与湿度 温度：-15°C 至 + 50°C（对应华氏度：5°F 至 122°F）；湿度：无特殊规定（常规工作湿度范围） 储存温度与湿度 温度：-20°C 至 + 70°C（对应华氏度：-4°F 至 158°F）；湿度：无特殊规定（常规储存湿度范围） 安全性能
使用可选的带熔丝测试线组时，本仪器符合 IEC61010-1 标准：
可连接至端子间电压低于 300V 的带电系统
可连接至对地电压高达 150V CAT IV 的带电系统
电磁兼容性（EMC）
符合电磁兼容性规格（轻工业环境）BS EN 61326-1 标准，所有抗扰度测试的*低性能等级为 “B 级”。
-
-
