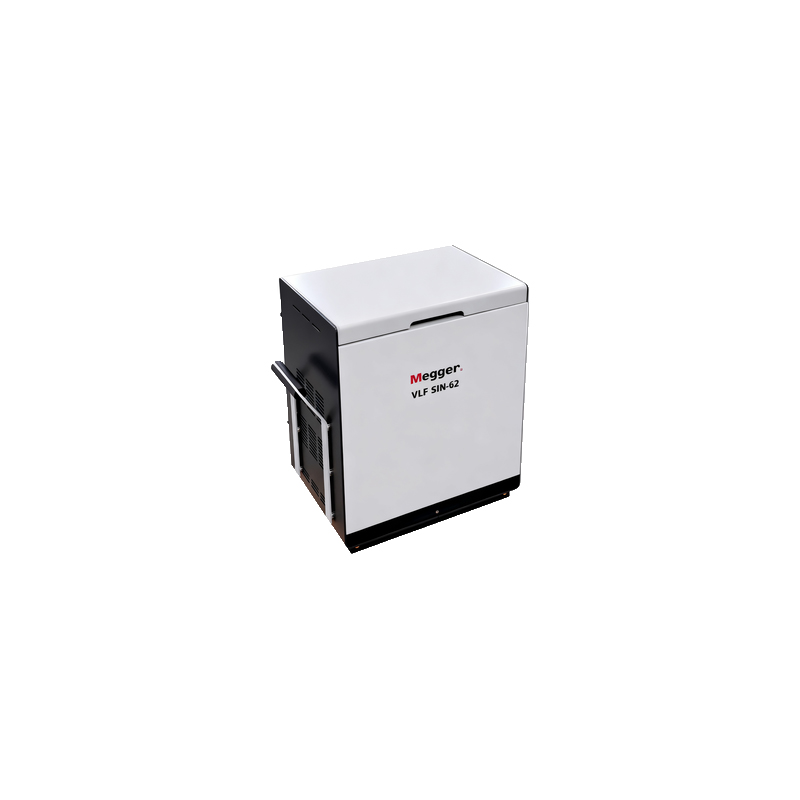

美国MeggerVLF Sine 62kV中压电缆测试和诊断系统/超低频耐压测试仪
详细信息| 询价留言品牌：美国Megger 型号：VLF Sine 62kV 加工定制：否 适用范围：- 带载能力：- 测量精度：峰值 ± 1 % 输出频率：- 输出电压：- 外形尺寸：530（670*）×640×510 mm 直流电压：± 0 … 62 kV VLF 矩形波电压：0 … 62 kV 电源输出电流：62 kV 时为 23 mA 测量频率：0.01 ... 0.1 Hz VLF 矩形波电压：0 … 62 kV 电源输出电流：62 kV 时为 23 mA 美国MEGGER VLF Sine 62kV中压电缆测试和诊断系统，VLF Sine 62kV这款62 kV 测试仪是一款多功能工具。除了VLF和直流测试外，当与步进电压探头ESG NT/NT2结合使用时，它还可以进行护套测试和护套故障定位。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！
VLF Sine 62kV中压电缆测试和诊断系统/超低频耐压测试仪产品简介：集成介损（tan delta）功能的 VLF Sine 62 kV，是一款紧凑、耐用且便携的高性能中压电缆测试与诊断系统。
这款 62 kV 测试仪是一款多功能工具：除 VLF（超低频）测试和直流测试外，还可执行护套测试与护套故障定位（需搭配跨步电压探头 ESG NT2 使用）。此外，可选配的内置介损（tan delta）功能可扩展系统功能，实现对电缆完整性与运行状态的双重评估。该智能 VLF 系统能根据电缆长度自动调整测试频率，即便对额定电压 35 kV、*长 25 千米的电缆进行测试，也能轻松且可靠地完成。
现场操作无需外接计算机。VLF 正弦波 62 kV 配备直观的操作软件和大容量内置存储器，可自动评估并存储所有数据。通过 USB 接口或与移动终端的无线连接（即将推出），可轻松导出数据集；借助随设备附赠的 PC 软件 Megger Book Lite，能对数据进行处理并生成报告。用户可在设备上即时查看所有已完成的测量结果，也可在后续任意时间回顾。
经过精心设计的触控友好型用户界面，将用户体验提升至*的高度。即便对于较复杂的电缆诊断方法，所需的培训时间也能降至*短。得益于模拟残余电压指示器，用户可随时掌握被测电缆的状态，从而确保**别的安全性。
该系统还可作为可选局部放电（PD）附件（PDS 62-SIN）的电压源。通过该附件，系统可扩展为通用测试与诊断系统，实现耐压测试、介损诊断及局部放电诊断功能。
VLF 正弦波 62 kV 和 PDS 62-SIN 均可选配运输箱，方便安全运输与存储。
VLF Sine 62kV中压电缆测试和诊断系统/超低频耐压测试仪产品特点
*高测试容量可达 10 μF
连续工作周期
7 英寸大型彩色触摸屏
配备直观用户软件与大容量内置存储器
可选配内置介损（tan delta）功能，可依据 IEEE 400.2 标准或用户自定义趋势限值自动评估
通过可选配的 PDS 62-SIN 局部放电耦合器，可扩展为完整的测试与诊断设备组
具备击穿检测、被测物体自动放电及残余电压指示功能，保障用户*高安全
符合 IEC 60229 标准的护套测试与护套故障定位功能
支持介损（TD）模式与局部放电（PD）模式下的监控式耐压测试
已预留无线数据传输功能
供货范围
固定高压连接电缆（可选 5 米、10 米或 15 米）
电源电缆 / 接地线（可选 5 米、10 米或 15 米）
固定附件包
含 MeggerBook Lite 报告软件的 USB 闪存盘
操作手册
VLF Sine 62kV中压电缆测试和诊断系统/超低频耐压测试仪订购信息产品名称 订单编号 VLF SINE 62 kV（含 5 米高压导线） 1015090 VLF SINE 62 kV（含 10 米高压导线） 1015091 VLF SINE 62 kV（含 15 米高压导线） 1016941 必选电源电缆（任选 1 款） - 欧盟标准电源电缆 810000024 英国标准电源电缆 118307335 美国标准电源电缆 502025220 澳大利亚标准电源电缆 90020435 必选夹具套装（任选 1 款） - 欧盟标准 VLF SINE 62 kV 夹具套装 2016176 美国标准 VLF SINE 62 kV 夹具套装 2016300 可选配件 - 内置介损模块 138316309 HVCC VLF SIN-62 泄漏电流校正模块 1013605 外部安全单元（无控制 / 带控制） 2010001 / 2006112 VLF CS-SF6-UNI-L 测试适配器套装（长 460 毫米） 1013586 VLF CS-SF6-UNI-K 测试适配器套装（短 310 毫米） 1013587 PDS 62-SIN 局部放电耦合器 详见 PDS 62-SIN 产品说明书 VLF SINE 62 kV 运输箱 90041725 PDS 62-SIN 运输箱 90023948 ESG NT2 跨步电压探头 1014430 VLF SINE 62 kV 测试 / 校准证书 2011622 Windows 系统 MeggerBook 3 软件（完整版许可证） 2015875 VLF Sine 62kV中压电缆测试和诊断系统参数
技术指标 详细参数 输出电压 - VLF 正弦波 0 … 44 kV 有效值 / 0 … 62 kV 峰值 直流电压 ± 0 … 62 kV VLF 矩形波电压 0 … 62 kV 精度 ± 1 % 分辨率 0.1 kV 输出电流 - 电源输出电流 62 kV 时为 23 mA 精度 峰值 ± 1 % 分辨率 1 μA 频率范围 0.01 ... 0.1 Hz（自动频率调节） 输出负载 44 kV 有效值、0.1 Hz 时为 1 μF；*高测试容量为 10 μF 内置介损（tan delta） - 测量频率 0.01 ... 0.1 Hz 测量范围 10⁻⁴ ... 10⁰ 精度 10⁻⁴ 分辨率 10⁻⁵ 或 10⁻⁶ 护套测试 0 … -20 kV 直流 护套故障定位 - 0 … -20 kV 直流 脉冲频率比：0.5:1、1:2、1:3、1:4 及 1.5:0.5 安全 - 残余电压指示 被测物体自动放电及残余电压指示器 输入电压 100 V … 264 V，50/60 Hz，2000 VA 工作周期 连续 显示屏 7 英寸彩色触摸屏 接口 USB、局域网（LAN）、无线（即将推出） 内置存储器 可存储至少 1000 组测量数据 尺寸（宽 × 高 × 深） 530（670*）× 640 × 510 毫米 重量 59 千克 / 130 磅 防护等级 IP 21 工作温度 -20 °C … +55 °C / -4 °F … 131 °F 存储温度 -20 °C … +70 °C / -4 °F … 158 °F * 含提手 -
-
