    瑞士HAEFELY(哈弗莱)PGR超高压直流绝缘测试系统

    产品型号: PGR
    品  牌: 瑞士HAEFELY(哈弗莱)
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 北京丰台区
    更新日期: 2025-11-25
    详细信息
     品牌:瑞士HAEFELY(哈弗莱)  型号:PGR  加工定制:否
     输出电压:- KV 输出电流:- mA 倍压筒尺寸:- mm
     纹波系数:-  测量误差:-  外形尺寸:- mm
     低纹波:<3%  长时电流:5mA  换流变压器:IEC 61078-57-129
    瑞士HAEFELY(哈弗莱)PGR超高压直流绝缘测试系统,本产品是一款专为电气设备、套管、变压器及电缆执行超高压直流绝缘测试而设计制造。现在热卖中,如需购买,可通过爱仪器仪表的客服热线联系我们!

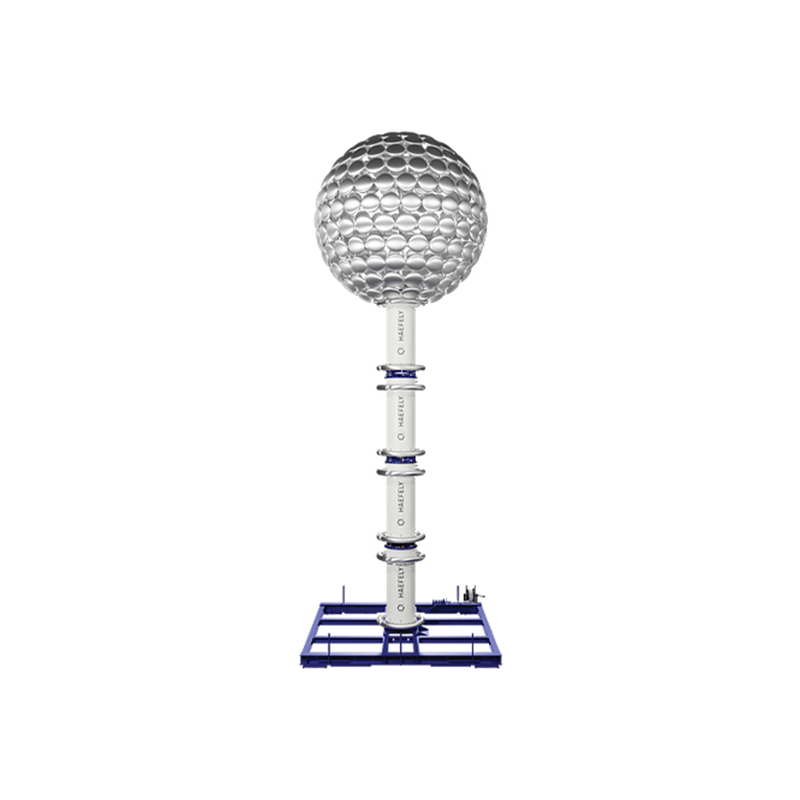

    瑞士HAEFELY(哈弗莱) PGR超高压直流绝缘测试系统



    PGR超高压直流绝缘测试系统产品简介
    PGR超高压直流绝缘测试系统专为电气设备、套管、变压器及电缆执行超高压直流绝缘测试而设计制造。
    PGR标准模块的额定电压为400 kV,可堆叠使用以实现高达2000 kV的电压。该系统可用于耐压测试和局部放电测量。系统易于搭建,可在需要测试已敷设电缆的现场使用。

    PGR超高压直流绝缘测试系统一般说明
    在高压领域享有盛誉的 HAEFELY 是测试系统的*供应商。我们的 PGR 直流测试系统系列专为对电气设备、套管、变压器和电缆执行超高压直流绝缘测试而设计,符合大多数*的测试标准。
    标准模块占地面积小,可优化实验室空间。它们可堆叠,便于扩展,且可移动,适用于现场应用。*先进的控制单元提供符合人体工程学的图形用户界面。该系统基于与众多客户多年合作的经验打造,可用于常规测试、型式测试和开发测试。所有支持的测试均符合大多数标准。

    PGR超高压直流绝缘测试系统产品特性
    低纹波 < 3%,实时显示
    快速极性反转,符合*新测试标准
    支持系统远程控制
    为现场使用而设计的移动系统
    全电压范围内均有额定电流

    PGR超高压直流绝缘测试系统产品适用标准
    IEC 60060 – 通用高压测试系统
    IEC 61078-57-129 – 换流变压器
    IEC 60076 – 平波电抗器
    IEC 65700-19 – 直流套管
    IEC 62501 – 阀门
    IEC 60700 – 阀门
    IEC 62895
    CIGRE 496 – <500 kV 电缆
    CIGRE 189 – <800kV 电缆
    其他应要求提供的标准(UL、CSA、MIL、ASTM……)
    优势
    易于使用 – 用户友好的控制界面
    占地面积小,优化空间利用
    可扩展的标准模块,便于系统未来扩展
    用户安全 – 可见接地系统,配备外部联锁装置
    局部放电测试 – 局部放电(PD)水平低,在满输出电压下仍可测试(PD 水平需在订购时指定,可能需要额外组件)
    内部分压器
    直流模块中集成了 RC 分压器。该分压器符合 IEC 60060-2 对 “认可测量系统” 的要求。分压器的连接端引至每个模块的绝缘端子。该分压器可像直流模块一样用于堆叠配置。另一个优势是可以对分压器进行阻抗测量,以进行校准检查。

    顶部电极
    顶部电极是由 Polylon 电极制成的铝制环或球体。
    局部放电测量
    在直流试验电压下测量局部放电(PD)时,准确记录每个局部放电事件至关重要。DDX 9121b 是执行该测试的高度可靠设备,可实现:
    电荷随时间变化(Q vs Time)
    脉冲率随时间变化(Pulse Rate vs Time)
    计数→电荷(Count > Charge)
    带内计数(Count In Band)
    带内脉冲率(Pulse Rate in Band)
    RC 分压器
    外部阻容(RC)分压器用于测量直流电压,以及测量局部放电。高压单元是堆叠的电阻器,带有并联电容支路,可防止闪络并用于纹波测量。



    瑞士HAEFELY(哈弗莱)PGR超高压直流绝缘测试系统产品型号

    型号 额定电压 [kV] 长时电流 [mA] *大容性充电电流 [mA] 模块 重量 [kg]
    PGR 400 - 5 / 20 400 5 20 1×400 1×1600
    PGR 800 - 5 / 20 800 5 20 2×400 2×1600
    PGR 1200 - 5 / 20 1200 5 20 3×400 3×1600
    PGR 1500 - 5 / 20 1500 5 20 4×400 4×1600
    PGR 1800 - 5 / 20 1800 5 20 5×400 5×1600
    PGR 2000 - 5 / 20 2000 5 20 6×400 6×1600
