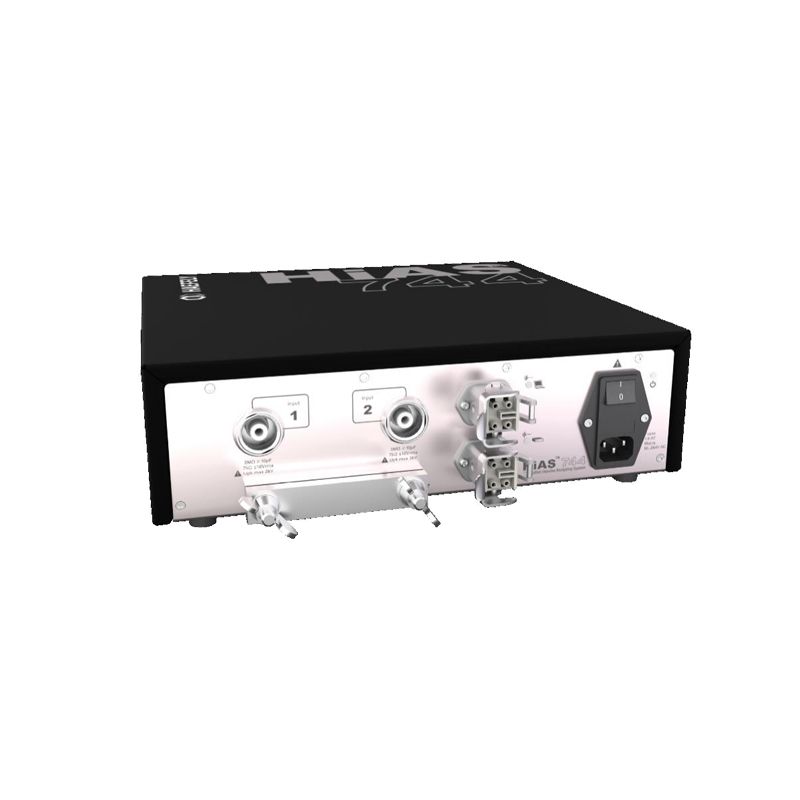

瑞士HAEFELY(哈弗莱)HiAS 744/HiAS 744-REF冲击测量分析仪
详细信息| 询价留言品牌：瑞士HAEFELY(哈弗莱) 型号：HiAS 744/HiAS 744-REF 内置过压保护：3000 Vpk 尺寸：34.2 × 31.5 × 8.6 cm 重量：6kg 内置过压保护：3000 Vpk 瑞士HAEFELY(哈弗莱)HiAS 744系列冲击测量分析仪，包含标准版、高精度S版及ISO17025校准REF版，*高支持16位采样分辨率、250MS/s采样速率与100MHz带宽，冲击电压、时间参数测量精度契合IEC、IEEE、CIGRE多项国际标准。设备采用全光电隔离前端设计，彻底隔绝地环路干扰与耦合噪声，保障高压试验人员安全与数据稳定性。配套成熟稳定的HiASTM分析软件，兼容旧版数据、支持数据对比与技术分析，可多设备级联拓展通道，广泛用于变压器、GIS、避雷器、互感器、高压电缆等超高压、高压电力设备雷电及操作冲击试验检测。
瑞士HAEFELY(哈弗莱)HiAS 744/HiAS 744-REF冲击测量分析仪产品简介
HiAS 744/HiAS 744-REF冲击测量分析仪是一款专为行业定制开发的高性能冲击分析仪。标准版搭载全新前端采集模块，*高支持 16 位采样分辨率、250 MS/s 采样速率，测量精度优异，设备出厂标配原厂校准证书。
配套升级后的 HiASTM 专用软件，界面操作便捷，经数百位用户长期验证稳定可靠；软件可兼容 HiAS 系列旧版数据文件，支持新旧试验数据对比分析。
设备前端采用光电隔离设计，实现控制室与高压试验区完全电气隔离。既保障操作人员*高等级安全防护，同时消除地环路干扰，大幅降低耦合噪声。
产品特点
*高 16 位 250MS/s 采样，100MHz 带宽，冲击测量精度行业领先
全光路隔离前端，隔绝地环路干扰，高压试验操作安全
双通道可级联拓展，兼容全量程输入，适配各类高压设备冲击试验
符合 IEC、CIGRE、IEEE 多项国际标准，配套HiASTM 分析软件
应用领域
超高压 / 高压电网设备
大型电力变压器
避雷器
断路器
GIS 组合电器
互感器
交直流电缆
输电导线束
标准供货清单
HiASTM 744 主机
光纤通讯链路（浩亭 FO 接口）、USB、以太网通讯接口
20 米高强度光纤线缆
预装 HiAS 分析软件 U 盘
10 米瑞士标准带过压保护市电延长线
RS232 转 USB 转换器及配套串口线
瑞士HAEFELY HiAS 744/HiAS 744-REF冲击测量分析仪技术参数
数据采集性能 参数项 HiAS™ 744 HiAS™ 744-S HiAS™ 744-REF 幅值分辨率 11 位（误差 0.05 %） 16 位（误差 0.0015 %） 16 位（误差 0.0015 %） 采样速率 1 ~ 125 MS/s 1 ~ 250 MS/s 1 ~ 250 MS/s 模拟带宽（-3 dB） ≥ 50 MHz ≥ 100 MHz ≥ 100 MHz 直流测量精度 ±0.25 % 读数误差 ±0.02 % 满量程误差 ±0.20 % 读数误差 ±0.02 % 满量程误差 ±0.15 % 读数误差 ±0.02 % 满量程误差 上升沿响应时间 7 ns 3.5 ns 3.5 ns 存储深度 2 MS 2 MS 2 MS 测量输入通道 ¹ 1 或 2 通道 2 主机组合共 4 通道 2 主机组合共 4 通道 整机系统精度 ²（依据标准 IEC 61083-1:2001、IEC 61083-2:2013） 测量项目 HiAS™ 744 HiAS™ 744-S HiAS™ 744-REF 全波、截尾雷电冲击（SI、LI）峰值电压 ± 1.5 % 峰值电压 ± 1 % 峰值电压 ± 0.7 % 峰值电压 波前截尾雷电冲击（LIC）峰值电压 ± 2 % 峰值电压 ± 1 % 峰值电压 ± 1 % 峰值电压 时间参数（波前时间 T1、峰值时间 Tp、截尾时间 Tc、半峰值时间 T2 等） ± 3 % ± 2 % ± 1.8 % 校准资质 原厂校准 ³ 原厂校准 ³ EN / ISO 17025 实验室校准 注：
¹ 通道配置：单台主机 2 通道，多台级联拓展通道
² 精度适用范围：全输入量程 ±5 Vpk ~ ±2000 Vpk、全工作温度区间
³ EN / ISO 17025 校准证书为选配项测量输入规格 输入电压量程 ± 2000、± 1000、± 500、± 200、± 100、± 50、± 20、± 10、± 5 Vpk 内置过压保护 3000 Vpk 冲击耐压测试 6000 Vpk（1.2/50 μs 雷电冲击、10/700 μs 操作冲击） 输入阻抗 2 MΩ 并联 10 pF；可切换接入 75 Ω 匹配终端电阻 触发模式 内部斜率触发、电平触发、自动触发 高频抑制滤波 五阶贝塞尔低通滤波器，档位可调：关闭 / 1 MHz / 3 MHz / 10 MHz / 30 MHz 接口配置 信号输入接口 LEMO 4S 光纤通讯接口 双路光纤，浩亭 Han 3A-gw-M20 工业连接器，SC 光纤头 光纤链路转接模块 光纤转浩亭接头，扩展 10/100 以太网（数据传输）、USB2.0（供电 + 数据） 光纤线缆规格 4 芯 50/125 μm OM2 多模光纤，外径 5.6 mm，PUR 耐磨护套，符合 IEC 60794-1-2 严苛工业环境标准 工作环境条件 供电规格 90 ~ 264 V 交流，50/60 Hz，功耗 50 VA 工作温度 5 ~ 50 ℃；基准校准温度区间 15 ℃ ~ 35 ℃ 环境湿度 5 ~ 90 % 相对湿度，无凝露 机械参数 外形尺寸、重量 34.2 × 31.5 × 8.6 cm，整机约 6 kg 振动测试标准 IEC 60068-2-64 A1 频谱 运输等级 1a -
-
