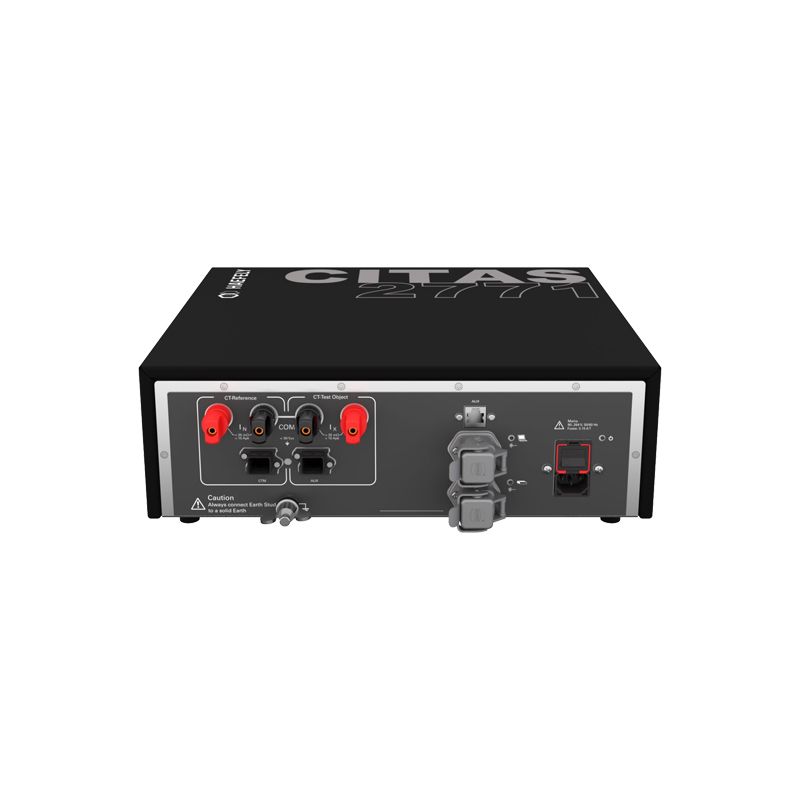

瑞士HAEFELY(哈弗莱)CITAS 2771电流互感器综合测试仪
详细信息| 询价留言品牌：瑞士HAEFELY(哈弗莱) 型号：CITAS 2771 加工定制：否 适用范围：- 稳定容量：- 额定电流：- 额定电流比：- 额定电压：- 比值误差：- 基波频率：45 Hz ~ 65 Hz 输入阻抗：＜35毫欧 比值误差：- 瑞士HAEFELY(哈弗莱)CITAS 2771电流互感器综合测试仪，依托多年核心技术研发，兼容IEC、ANSI主流标准，可精准检测CT比值误差、相位误差及励磁电流。设备具备超宽变比测试范围，无需反复拆装接线，测试稳定时长小于1秒，测量精度不受励磁电流、温湿度工况干扰，全量程数据稳定可靠。采用光纤光电隔离设计保障操作安全，搭配CaMS可视化软件，支持实时波形观测、故障排查、全自动测试及一键生成合规报告，支持SCPI远程程控，是高压实验室电流互感器精度校准与性能检测的设备。
瑞士HAEFELY(哈弗莱)CITAS 2771电流互感器综合测试仪产品简介
CITAS 2771 电流互感器综合测试仪融合企业 70 余年行业技术积累，搭载前沿先进技术，性能远超行业通用标准。
CITAS 2771 可依据*新 IEC、ANSI 标准，精准测量互感器比值误差、相位误差及励磁电流。
可一次性精准测量变比差异的标准参考互感器与被测互感器，大幅减少测试过程中的接线拆装次数。
CITAS 2771 的标称测量精度不受励磁电流、环境温湿度等基准工况影响，在各类工况下均可输出高精度测量结果。
配套基于哈弗莱 CaMS™平台开发的 Windows 可视化操作界面，上手门槛低；内置示波器功能，可实时显示测量波形，测试过程中快速排查潜在故障。
设备支持自动化测试系统远程控制，测试完成后可一键生成完整测试报告。
产品特点
全数字化 CT 测量电桥，可测比值、相位、励磁电流，兼容 IEC/ANSI 标准
不受温湿度、励磁电流影响，全量程测量精度稳定可靠
超大变比测试范围，减少重复接线，测试稳定时间＜1 秒
光纤光电隔离通讯，人机电气隔离，操作安全性高
配套 CaMS 软件，内置实时示波器，自动判定合格并生成报告
IP50 紧凑型机身，适配高压实验室前置安装，支持远程 SCPI 程控
应用领域
电流互感器准确度性能检测
标准供货清单
CITAS 2771 主机
光纤 - USB 转换模块（FiberLink）
20 米浩亭（Harting）光纤线缆
预装 CaMS™操作软件 U 盘
操作手册与快速入门指南
瑞士HAEFELY CITAS 2771电流互感器综合测试仪技术参数
精度指标 工况 输入电流（IN、IX） 比值误差 相位误差 幅值误差 基准测试工况 0.01 A ~ 10 A ±100 ppm ±0.1 分 ±0.1 % 全工作量程 0.001 A ~ 10.6 A ±0.1 % ±1 分 ±0.1 % 输入阻抗 ＜ 35 毫欧 — — — 环境工况参数 参数 基准测试工况 全工作量程 环境温度 10 ℃ ~ +40 ℃ 0 ℃ ~ +50 ℃ 二次电流变比 IN / IX 0.1 ~ 10 0.01 ~ 100 基波频率 45 Hz ~ 65 Hz — 接口端子规格 接口类型 规格说明 光纤接口 2 个浩亭光纤连接器 Han 3A-gw-M20，SC 型 电流输入端子（IN、IX） 4 组接线柱，适配 4mm 标准香蕉插头 CTM 接口 浩亭推拉式连接器 V4-10P-RA 辅助接口 AUX 1 浩亭推拉式连接器 V4-10P-RA 辅助接口 AUX 2 百兆以太网 10/100 光纤转换模块 FiberLink 浩亭 SC 光纤接口、百兆网口、USB2.0 环境、机械尺寸与供电参数 参数项 参数值 存储温度 -20 ℃ ~ +80 ℃ 环境湿度 相对湿度 20%~90%，无凝露 外形尺寸（宽 × 深 × 高） 400 × 400 × 140 mm（15.7 × 15.7 × 5.5 英寸） 整机重量 8 kg（17.6 磅） 供电电源 90 ~ 264 V 交流电，50/60 Hz，额定功耗 35 VA 电脑硬件、分辨率与系统要求 项目 配置要求 电脑*低配置 Intel 酷睿 i3 / AMD 速龙 II X2 及以上处理器，1GB 内存，配备以太网或 USB2.0 接口 屏幕分辨率 1280 × 800（宽屏 WXGA） 操作系统 64 位 Windows 10 / Windows 11 CaMS™远程控制 以太网 TCP/IP 通讯，支持 SCPI 标准指令 -
-
